СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 71 стр+приложения, 6 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше). В дипломной работе содержатся:

1) Обзор научно-технической литературы;

2) Технологический расчёт и выбор оборудования;

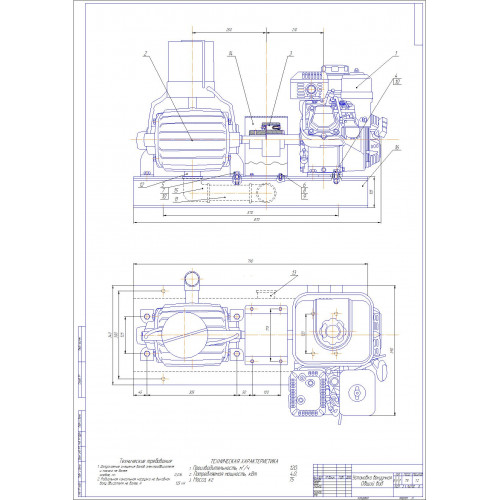

3) Конструкторская разработка вакуумной установки;

4) Производственная и экологическая безопасность при работе с вакуумной

установкой

5) Технико-экономические показатели проекта;

6) Выводы и предложения по проекту.

 СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1 Состояние вопроса, анализ и задачи ВКР

1.1 Обзор научно-технической литературы

1.2 Обзор существующих доильных аппаратов

1.3 Обзор существующих доильных установок

1.2.1 Установки со сбором молока в переносные вёдра

1.2.2 Установка со сбором молока в молокопровод

1.2.3 Доильные установки УДА-8 «Тандем», «Ёлочка»

1.2.4 Конвейерные доильные установки типа "Карусель"

1.2.5 Установки фирмы «ДеЛаваль»

1.2.6 Доильные станции УДС-ЗА

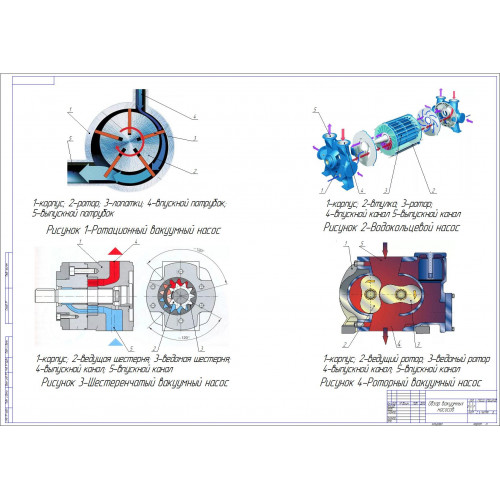

1.3 Обзор существующих вакуумных насосов

1.4 Ротационные вакуумные насосы

1.5 Жидкостно-кольцевые вакуумные насосы

1.6 Роторные вакуумные насосы

1.7 Обоснование темы проекта

2 Технологический расчёт и выбор оборудования

2.1 Выбор доильных аппаратов

2.2 Выбор доильной установки

2.3 Выбор оборудования для первичной обработки молока

2.4 Выбор вакуумного агрегата

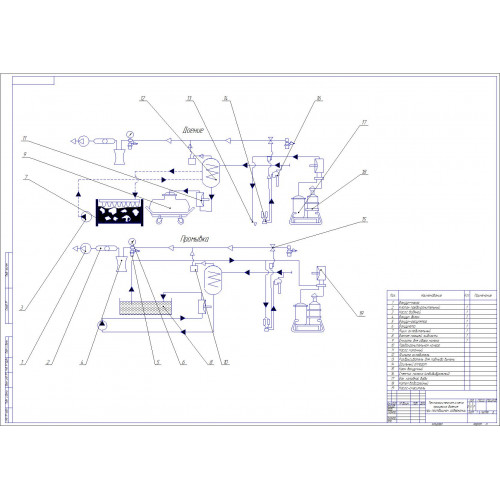

2.5 Расчёт технологической линии доения

2.6 Расчёт оборудования

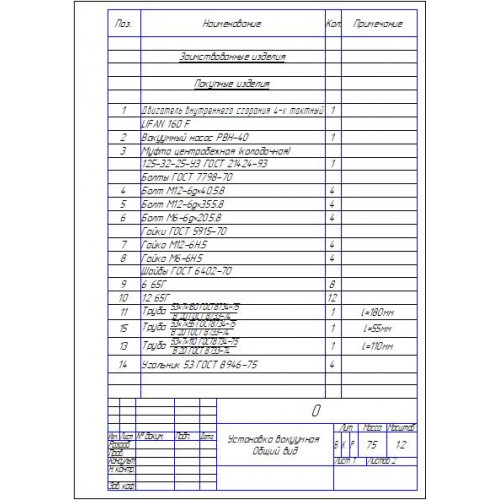

3. Конструкторская разработка вакуумной установки

3.1.1 Выбор объёма вакуум-балона

3.1.2 Расчёт и выбор электродвигателя

3.1.3 Расчёт и выбор муфты

3.1.4 Выбор вакуумного насоса

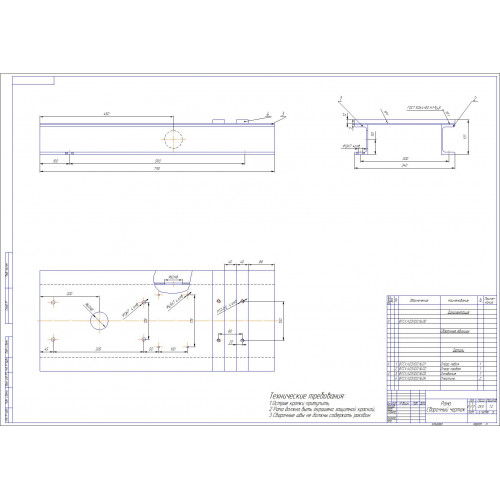

3.2 Прочностные расчёты

3.2.1 Расчёт толщины стенок ресивера

3.2.2 Расчёт болтового соединения двигателя к раме

3.2.3Расчёт шпоночного соединения на смятие

4 Производственная и экологическая безопасность при работе с вакуумной установкой

4.1 Безопасность жизнедеятельности

4.1.1 Актуальность проблемы

4.1.2 Общие требования безопасности при работе с вакуумной установкой

4.1.3 Расчёт освещения молочно-товарной фермы

4.2. Экологическая безопасность

4.2.1 Актуальность экологической безопасности

4.2.2 Экологическое описание конструкторской разработки

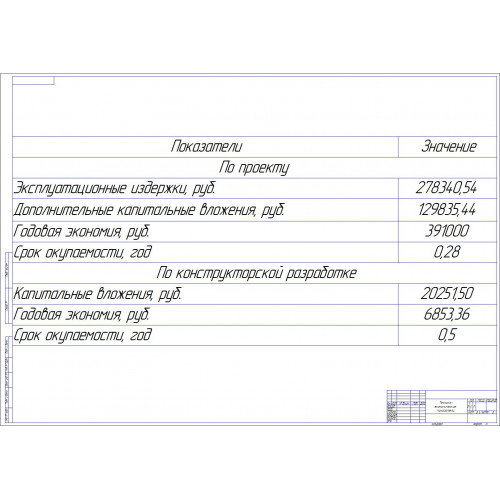

5 Технико-экономические показатели

5.1 Технико-экономические показатели конструкторской разработки

5.2 Технико-экономические показатели проекта

Заключение

Литература

ПРИЛОЖЕНИЯ

1 Цель проекта

Разработка средств механизации доения для фермы на 200 голов.

2 Краткое описание предлагаемой разработки

Вакуумная установка предназначена для механизации доения коров. Предлагаемая вакуумная установка малогабаритна, по удельной мощности и производительности соответствует объёму работ, характерных для средних молочно-товарнных ферм  крупного рогатого скота, ферм крестьянских и подсобных хозяйств. Предлагаемая установка отличается высокой надёжностью и долговечностью она создает стабильный вакуум, что даёт более полное выдаивание молока и повышает удои молока на 3…5%,так же за счёт установки циклона снижаются эксплуатационные затраты и улучшается экологическая обстановка. В конструкторской разработке возможны доработки и изменения, предлагаемый вариант не окончательный.

3 Сфера применения разработки

Разработка (вакуумная установка) предназначена, как для больших, так и для малых хозяйств. Благодаря небольшим габаритам и относительно не высокой стоимости, она может найти применение и в хозяйстве с малым поголовьем крупнорогатого скота, а так же в личных подсобных хозяйствах.

4 Оценка возможности реализации разработки (характеристика рынка)

Основные потребители предлагаемых вакуумных установок – средние и мелкие животноводческие предприятия и хозяйства. Таких, по данным на 2006 год в Кировской области насчитывается 1125 хозяйств (включая фермерские хо-зяйства). Если учесть, что численность хозяйств, занимающихся животноводством (в частности производством молока) в ближайшее время не уменьшится, то можно предложить, что потребность в вакуумных установках, при их нормальном сроке службы 5…6 лет, составит приблизительно 900…950 штук ежегодно. Кроме того, в связи с реконструкцией животноводческих ферм во многих хозяйствах и оснащением их новым, более современным оборудованием, возникает потребность ещё приблизительно в 500…600 штук.

Серийное производство предлагаемых установок можно организовать на базе завода в рамках конверсии с участием разработчика на взаимовыгодных условиях.

5  Маркетинговая стратегия (преимущество, позволяющие выгодно реализовать разработку)

Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

- небольшие габариты;

- малая металлоемкость;

- мощность, соответствующая объёму работ в малых и средних животноводческих хозяйствах;

- высокая надёжность;

-низкие затраты на эксплуатацию;

- относительно низкая цена.

6 Потребность в капитальных вложениях (затраты на внедрения разработки)

Капитальные вложения в проект связанные  с изготовлением опытного образца составляют 20251,5 руб.

7 Обоснование экономической эффективности использования разработки

При использовании предлагаемой вакуумной установки годовая экономия эксплутационных затрат составит 7416,06 руб.

Срок окупаемости составит около 0,505 года.
