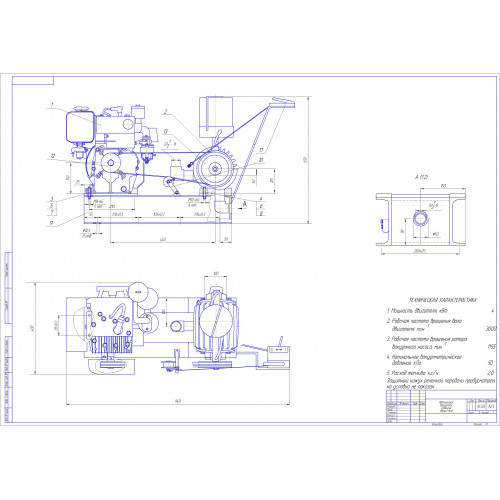

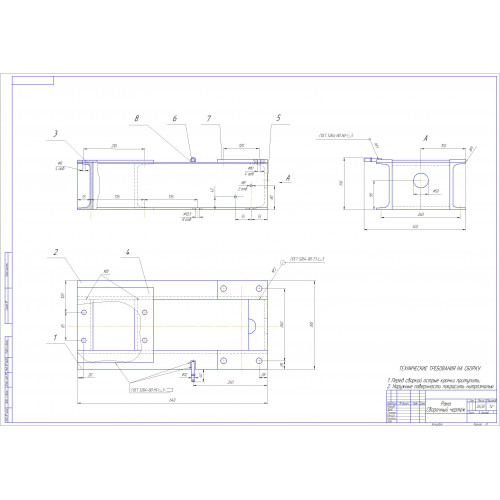

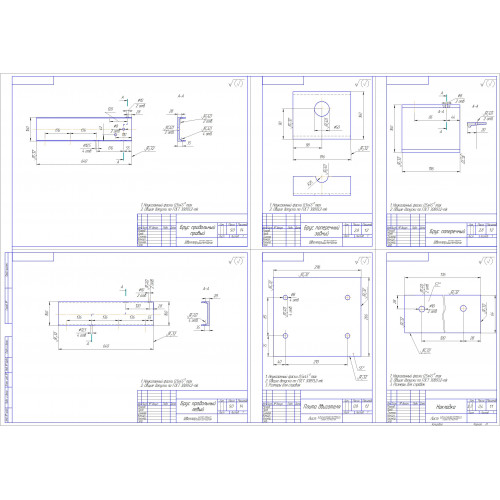

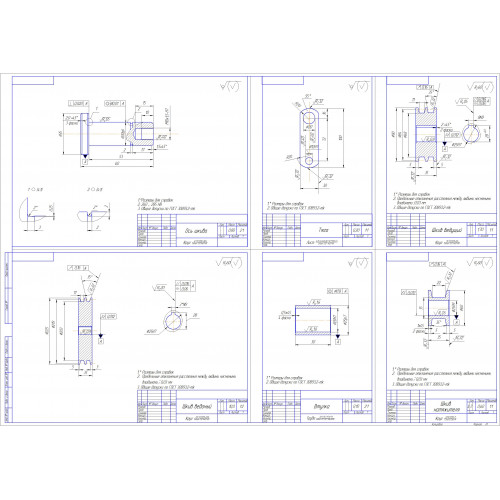

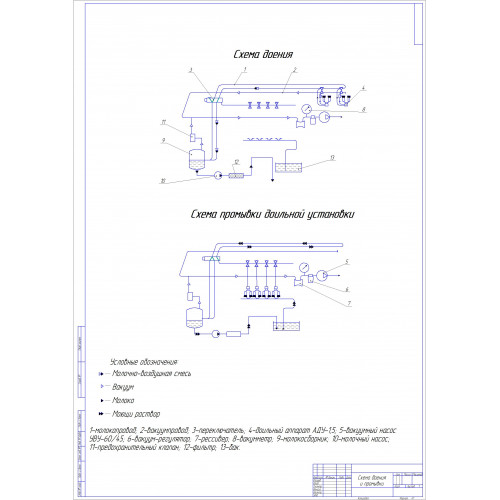

СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + приложения, 9 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В дипломном проекте дается краткий анализ хозяйственной деятельности ЗАО Агрофирма Новый путь Орловского района, проводится обзор и анализ существующих доильных установок, предлагается конструкция автономной вакуумной станции, проведен технологический и технико-экономический расчеты.

Конструкторская разработка включает анализ существующих конструкций доильных установок, доильных аппаратов и вакуумных насосов, выбор конкретного вида вакуумного насоса и приводного ДВС, технологический, кинематический, энергетический и прочностной расчеты вакуумной станции.

В дипломном проекте освещены вопросы безопасности труда и охраны окружающей среды, где представлены меры безопасности при работе на машинах, мероприятия по охране окружающей среды.

1. Цель проекта. Разработка средств доения крупного рогатого скота в условиях пастбищного содержания.

2. Краткое описание предлагаемой рынку разработки. Автономная вакуумная станция состоит из рамы, на которую монтируются двигатель внутреннего сгорания марки Д – 52 и вакуумный насос УВУ – 60/45, натяжного устройства и устройства управления. Привод вала вакуумного насоса осуществляется от вала двигателя через клиноремённую передачу.

3. Сфера применения разработки. Базой внедрения разработки является ЗАО Агрофирма Новый путь Орловского района Кировской области.

4. Новизна разработки. Замена устаревшего (снятого с производства) двигателя ЗиД на новый (Д-52), возможность доения коров без доступа к источнику электроэнергии.

5. Отличия предложенных решений от имеющихся у конкурентов. Конкуренцию предлагаемой станции составляет только устаревшая и снятая с массового производства станция ЗиД.

6. Оценки возможности реализации разработки. Потребителями являются сельскохозяйственные предприятия, занимающиеся производством животноводческой продукции. Потребность в данной вакуумной станции очевидна, так как в настоящее время выпуск автономных вакуумных станций в нашей стране полностью прекращен, а пастбищное доение коров в летний период времени без таких станций и отсутствия доступа к источникам электроэнергии невозможно.

7. Потребность в капиталовложениях. Были учтены затраты на приобретение материалов, сборочных единиц и на изготовление образца. В общей сумме они составили 27083,22 рублей.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1. Организационно-экономическая характеристика ЗАО Агрофирма Новый путь

1.1 Общий анализ хозяйства ЗАО Агрофирма Новый путь

1.2 Организация производственной деятельности хозяйства

1.3 Экономические характеристика предприятия

1.4 Анализ использования машинно-тракторного парка

1.5 Животноводство

1.6 Цех растениеводства

1.7 Обоснование темы проекта

2. Обзор научно-технической литературы по технологии процесса

2.1 Технология машинного доения

2.2 Устройство и рабочий процесс доильных аппаратов

2.3 Доильные установки

2.4 Установки для доения коров в доильных залах

2.5 Обзор существующих вакуумных насосов

3. Конструкторская разработка автономной вакуумной станции

3.1 Энергетический расчёт

3.2 Прочностные расчеты

3.2.1 Расчёт ременной передачи

3.2.2 Расчет оси

3.2.3 Проверочный расчет шпоночного соединения вала вакуумного насоса и шкива

3.2.4 Расчет клиноременного ремня на прочность

4. Технико-экономические показатели

4.1 Технико-экономические показатели конструкторской разработки

4.2 Технико-экономические показатели проекта

5. Охрана труда на производстве

5.1 Актуальность вопроса

5.2 Анализ производственного травматизма в ЗАО Агрофирма Новый путь

5.3 Мероприятия по снижению травматизма

5.4 Техника безопасности при эксплуатации автономной вакуумной станции

5.5 Расчет заземления автономной вакуумной станции

6. Экологическая безопасность

Введение

6.1 Экологического описание ЗАО Агрофирма Новый путь

6.2 Экологическое описание конструкторской разработки

Заключение

Список используемой литературы

ПРИЛОЖЕНИЯ

По результатам проведенных технико – экономических расчетов можно сделать вывод о целесообразности применения автономной вакуумной станции при пастбищном содержании крупного рогатого скота, предполаемой применительно к условиям ЗАО Агрофирма Новый путь.

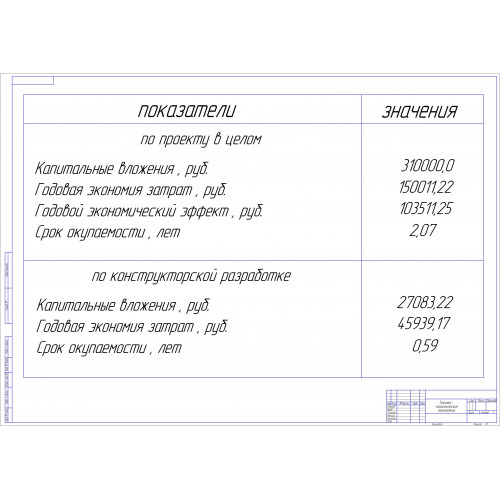

Внедрение нового оборудования уменьшит эксплуатационные затраты на 1 тонну готовой продукции (молока) на 1001,41 руб., годовая экономия составит затрат 150011,22 руб.

Внедрение конструкторской разработки позволит обеспечить наиболее полное выдаивание коров за счет стабильности вакуума, сократить материальные расходы на ТО и ТР доильного оборудования (вакуумной установки) и отразится на снижении себестоимости молока.

Годовая экономия затрат от внедрения разработки составит 45939,17 руб., что позволит окупить затраты на ее изготовление за 0,59 лет.
