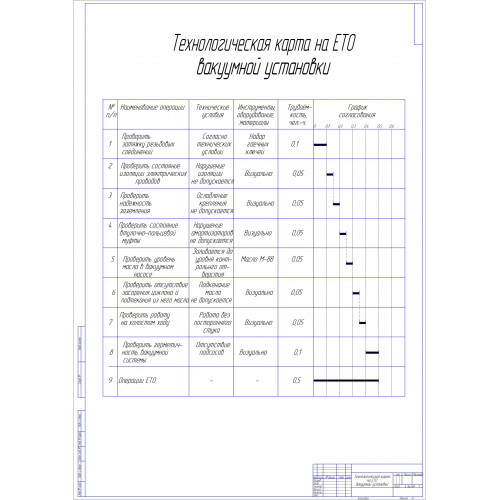

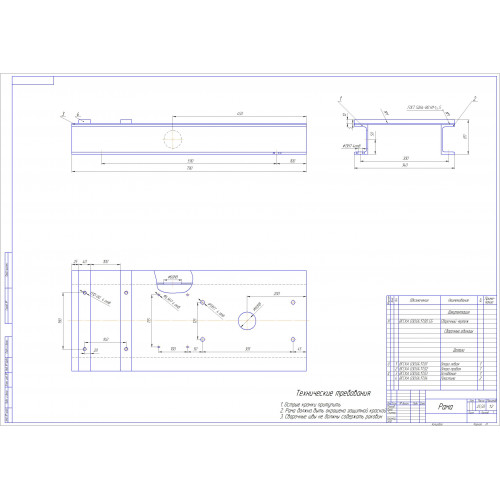

СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + приложения, 10 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В представленном дипломном проекте изложены:

1) Производственно-техническая характеристика СХА колхоза «Восход» за 2005…2009 гг. и обоснование темы проекта;

2) Обзор научно-технической литературы;

3) Технологический расчёт и выбор оборудования;

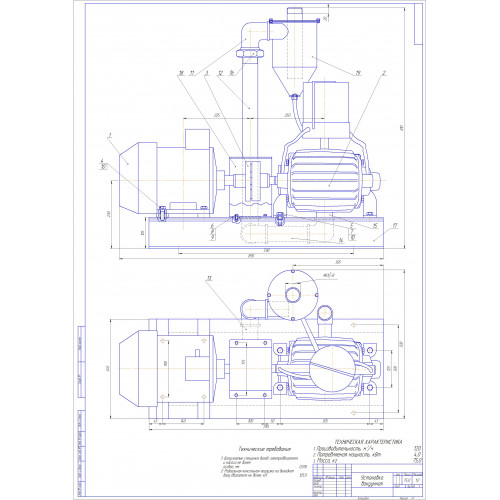

4) Конструкторская разработка вакуумной установки;

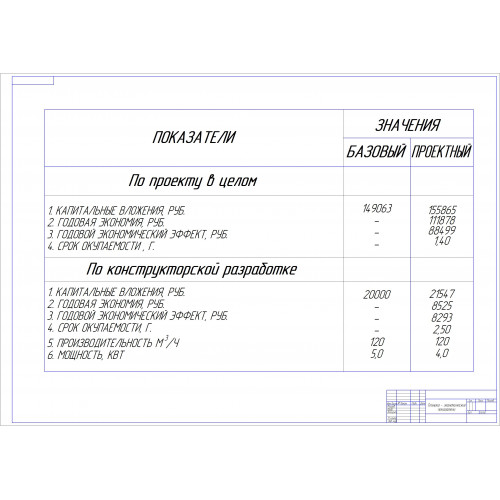

5) Технико-экономические показатели проекта;

6) Безопасность жизнедеятельности на производстве;

7) Экологическая безопасность;

8) Выводы и предложения по проекту.

1. Цель проекта

Разработка средств механизации доения для фермы СХА колхоз «Восход» на 200 голов.

2. Краткое описание предлагаемой разработки

Вакуумная установка предназначена для механизации доения коров. Предлагаемая вакуумная установка малогабаритна, по удельной мощности и производительности соответствует объёму работ, характерных для средних молочнотоварных ферм крупнорогатого скота, ферм крестьянских и подсобных хозяйств. Предлагаемая установка отличается высокой надёжностью и долговечностью она создает стабильный вакуум, что даёт более полное выдаивание молока и повышает удои молока на 3…5%. В конструкторской разработке возможны доработки и изменения, предлагаемый вариант не окончательный.

3. Сфера применения разработки

Разработка (вакуумная установка) предназначена, как для больших, так и для малых хозяйств. Благодаря небольшим габаритам и относительно не высокой стоимости, она может найти применение и в хозяйстве с малым поголовьем крупно рогатого скота, а так же в личных подсобных хозяйствах.

4. Оценка возможности реализации разработки

Основные потребители предлагаемой вакуумной установки – средние и мелкие животноводческие предприятия и хозяйства. Таких, по данным на 2008 год в Кировской области насчитывается 1125 хозяйств (включая фермерские хозяйства).

Серийное производство предлагаемых установок можно организовать на базе завода в рамках конверсии с участием разработчика на взаимовыгодных условиях.

5. Маркетинговая стратегия

Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

- небольшие габариты;

- малая металлоемкость;

- мощность, соответствующая объёму работ в малых и средних животноводческих хозяйствах;

- высокая надёжность;

- низкие затраты на эксплуатацию;

- относительно низкая цена.

6. Потребность в капитальных вложениях

Капитальные вложения в проект связанные с изготовлением опытного образца составляют 155865 руб.

7. Обоснование экономической эффективности использования разработки

При использовании предлагаемой вакуумной установки годовая экономия эксплутационных затрат составит 8525,0 руб.

Срок окупаемости составит 2,50 года.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1 Производственно-техническая характеристика СХА колхоза

«Восход» и обоснование темы проекта

1.1 Организационные основы и специализация предприятия

1.2 Характеристика ресурсного потенциала и эффективность его использования

1.3 Финансовые результаты деятельности предприятия

1.4 Анализ использования машинно-тракторного парка

1.5 Обоснование темы проекта

2 Обзор научно-технической литературы

2.1 Обзор существующих доильных аппаратов

2.2 Обзор существующих доильных установок

2.2.1 Установки со сбором молока в переносные вёдра

2.2.2 Установка со сбором молока в молокопровод

2.2.3 Доильные установки УДА-8 «Тандем», «Ёлочка»

2.2.4 Конвейерные доильные установки типа «Карусель»

2.2.5 Установки фирмы «ДеЛаваль»

2.2.6 Доильные станции УДС-3А

2.3 Обзор существующих вакуумных насосов

2.4 Ротационные вакуумные насосы

2.5 Жидкостно-кольцевые вакуумные насосы

2.6 Роторные вакуумные насосы

3 Технологический расчёт и выбор оборудования

3.1Выбор доильных аппаратов

3.2 Выбор доильной установки

3.3 Выбор оборудования для первичной обработки молока

3.4 Выбор вакуумного агрегата

3.5 Расчёт технологической линии доения

3.6 Расчёт оборудования

4 Конструкторская разработка вакуумной установки

4.1 Кинематические расчёты

4.1.1 Выбор объёма вакуум-балона

4.1.2 Расчёт и выбор электродвигателя

4.1.3 Расчёт и выбор муфты

4.1.4 Выбор вакуумного насоса

4.2 Прочностные расчёты

4.2.1 Расчёт толщины стенок ресивера

4.2.2 Расчёт болтового соединения электродвигателя к раме

4.2.3 Расчёт шпоночного соединения на смятие

5 Технико-экономические показатели

5.1 Технико-экономические показатели конструкторской разработки

5.2 Технико-экономические показатели проекта

6 Безопасность жизнедеятельности на производстве

6.1 Актуальность проблемы

6.2 Анализ производственного травматизма

6.3 Организационно-технические мероприятия при работе в коровнике

6.4 Правила по охране труда

6.5 Противопожарные мероприятия в коровнике

6.6 Расчет освещения молочно-товарной фермы

6.6.1 Расчет искусственного освещения

7 Экологическая безопасность проекта

7.1 Экологическое описание предприятия

7.1.1 Загрязнение окружающей среды подвижными и стационарными источниками

7.1.2 Использование почвенных и водных ресурсов

7.2 Экологическое описание конструкторской разработки

Выводы

Литература

Приложения

Анализируя изложенный в данном проекте материал, приходим к выводу о целесообразности внедрения описанного технологического оборудования для доения на ферме крупного рогатого скота в СХА колхозе «Восход».

Внедрение этого оборудования позволит уменьшить себестоимость молока и даст годовую экономию средств от снижения эксплуатационных затрат 8525 руб. Кроме этого внедрение конструкторской разработки способствует облегчению труда персонала, а так же полному выдаиванию коров (за счёт стабильности вакуума и использования более совершенных доильных аппаратов), что скажется в виде среднегодового надоя от коровы и повышения жирности молока.

Срок окупаемости нового оборудования составляет около 1,40 года.
