СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 82 стр. + приложения, 6 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В представленной ВКР по теме «Проект молочной фермы на 200 голов с разработкой эжекторного устройства для промывки молочного оборудования»:

1. Произведён обзор и анализ технических средств для механизированного доения крупного рогатого скота на фермах КРС;

2. Рассмотрены возможные схемы доения крупного рогатого скота на фермах КРС;

3. Произведён технологический расчёт и выбрано оборудование для доения крупного рогатого скота на фермах КРС;

4. Разработана и просчитана представленная конструкция вакуумной установки с эжекторным устройством;

5. Рассмотрены вопросы производственной и экологической безопасности;

6. Рассчитаны технико-экономические показатели;

7. Сделаны выводы и предложения.

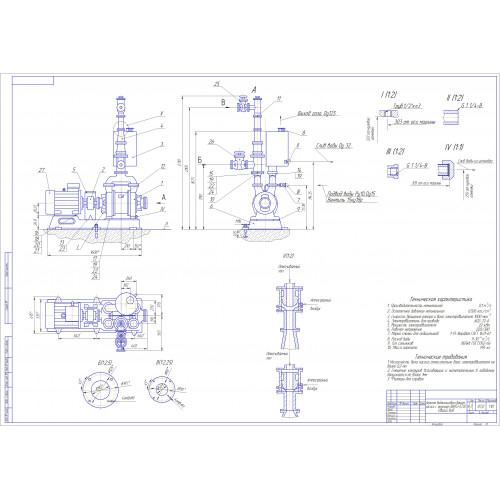

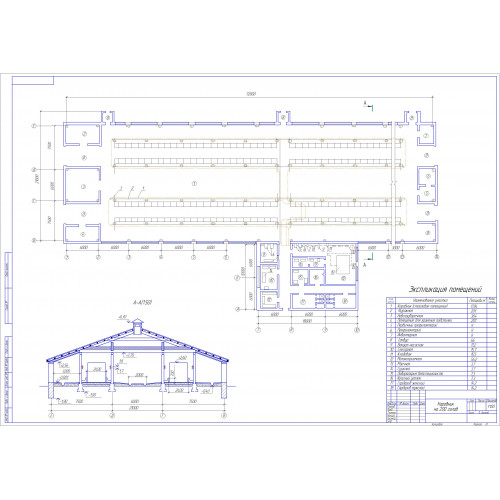

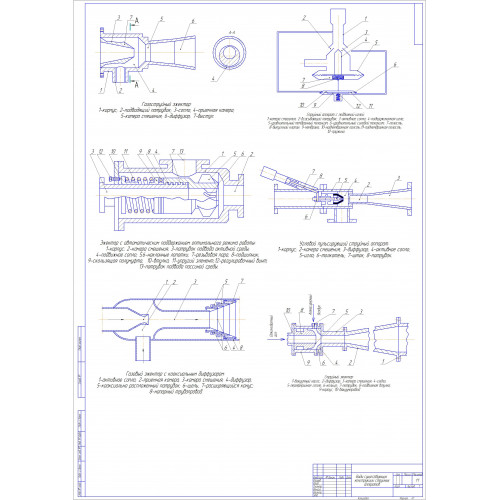

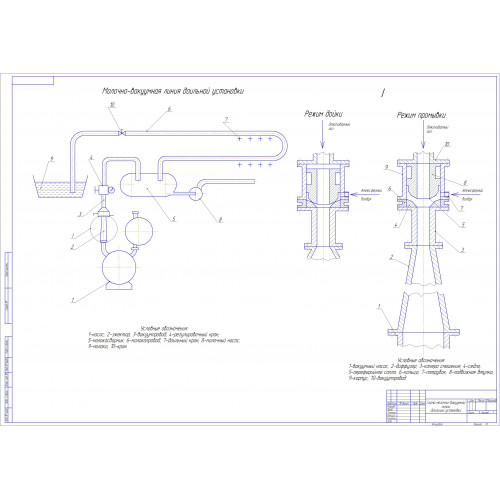

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1. Состояние вопроса, анализ и задачи ВКР

1.1 Общие сведения по вакуумной технике

1.2 Обзор и анализ технологических схем доения

1.2.1 Обзор существующих доильных аппаратов

1.2.2 Обзор существующих доильных установок

1.2.2.1 Установки со сбором молока в переносные вёдра

1.2.2.2 Установка со сбором молока в молокопровод

1.2.2.3 Доильные установки УДА-8 «Тандем», «Ёлочка»

1.2.2.4 Конвейерные доильные установки типа «Карусель»

1.2.3 Обзор существующих вакуумных насосов

1.2.4 Ротационные вакуумные насосы

1.2.5 Жидкостно-кольцевые вакуумные насосы

1.2.6 Роторные вакуумные насосы

1.3 Пропускная способность и сопротивление вакуумной системы

1.4 Принцип работы струйных аппаратов и развитие ее теории струйных аппаратов

1.5 Обзор струйных аппаратов  с пульсирующим активным потоком

1.5.1 Газоструйный эжектор

1.5.2 Струйный аппарат с уравнительным механизмом

1.5.3 Эжектор с автоматическим поддержанием оптимального режима работы

1.5.5 Газовый эжектор с коаксиальным диффузором

1.6 Струйные низковакуумные аппараты, используемые в промышленности в сельскохозяйственном производстве

1.7 Обоснование темы ВКР, цель и задачи ВКР

2. Расчетно-технологическая часть

2.1 Выбор доильных аппаратов

2.2 Выбор доильной установки

2.3 Выбор оборудования для первичной обработки молока

2.4 Выбор вакуумного агрегата

2.5 Расчёт технологической линии доения

2.6 Расчёт оборудования

2.7 Энергетический расчёт линии доения

3. Конструкторская разработка

3.1 Выбор вакуумного насоса

3.2 Обзор газоструйных вакуум - откачных средств

3.2.1 Газоструйные вакуум – откачные средства с предвключенным эжектором

3.2.2 Разработка схемы молочно-вакуумной линии проектируемой нами доильной установки

3.3 Расчет параметров воздушного эжектора с заданными геометрическими размерами

3.4 Прочностные расчеты

3.4.1 Расчёт и выбор электродвигателя

4. Производственная и экологическая безопасность

4.1 Безопасность жизнедеятельности

4.1.1 Актуальность темы

4.1.2 Расчёт шумоизоляции вакуумной установки

4.1.3 Производственная гимнастика

4.1.4 Требования безопасности при работе с вакуумной установкой

4.2 Экологическая безопасность

4.2.1 Актуальность экологической безопасности

4.2.2 Экологическая оценка конструкторской разработки

5. Технико-экономические показатели

Выводы и предложения

Список используемой литературы

ПРИЛОЖЕНИЯ

Анализируя изложенный в данном проекте материал, приходим к выводу о целесообразности внедрения описанного технологического оборудования для доения на ферме крупного рогатого скота в хозяйствах Кировской области.

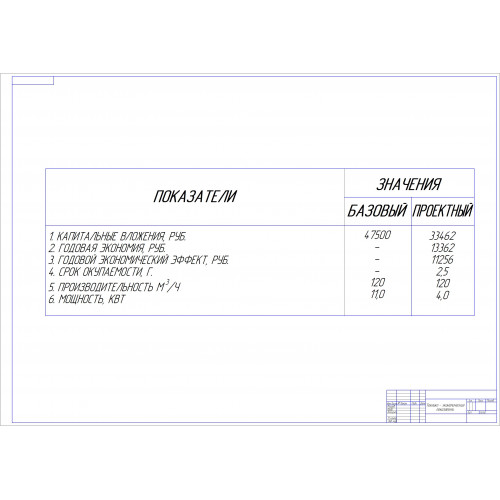

Внедрение этого оборудования позволит получить годовой экономический эффект в размере 11253,99 руб., и даст годовую экономию средств от снижения эксплуатационных затрат 13361,71 руб. Кроме этого внедрение конструкторской разработки способствует облегчению труда персонала, а так же полному выдаиванию коров (за счёт стабильности вакуума и использования более совершенных доильных аппаратов), что скажется в виде среднегодового надоя от коровы и повышения жирности молока.

Срок окупаемости нового оборудования составляет 2,50 года.
