СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 56 стр. + приложения, 6 чертежей формата А1 выполненных в программе Компас V23 и AutoCAD 2023 (представлены выше).

Цель и сущность дипломного проекта в улучшении механизации погрузочно-разгрузочных работ на складе хранения продовольственного зерна. При этом разработка должна отвечать следующим требованиям:

1. Ее эксплуатация должна быть безопасной;

2. Она должна быть безопасной для окружающей среды;

3. Ее производство и внедрение должно быть экономически эффективным.

В связи с этим в пояснительной записке и в ее графической части представлены следующие пункты:

1. Оценка альтернативных способов хранения;

2. Обоснование и расчет конструкторской разработки;

3. Экономическая оценка конструкторской разработки;

4. Оценка разработки с точки зрения безопасности ее эксплуатации;

5. Оценка безвредности разработки в отношении окружающей среды.

Проект являет собой расчетно-пояснительную записку в 56 стр. машинописного текста + приложения и 6 листов формата А-1.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Введение

1. Существующие способы хранения зерна и применяемые при этом технические устройства по хранению зерна

1.1 Физические свойства зерновых смесей

1.2 Подготовка зерна к хранению

1.3 Режимы хранения зерновых масс

1.4 Современные хранилища

2. Расчет вместимости склада и средств механизации погрузочно-разгрузочных работ

2.1 Расчет вместимости склада

2.2 Определение высоты склада

2.3 Обзор конструкций машин для выполнения погрузочно - разгрузочных работ

3. Конструкторская разработка

3.1 Расчет пневмотранспортной установки

3.2 Выбор и расчет центробежного вентилятора

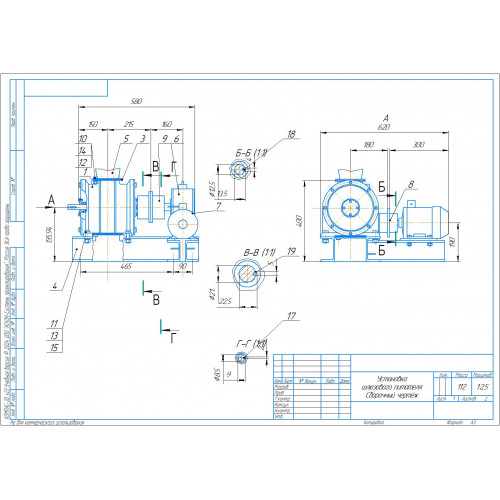

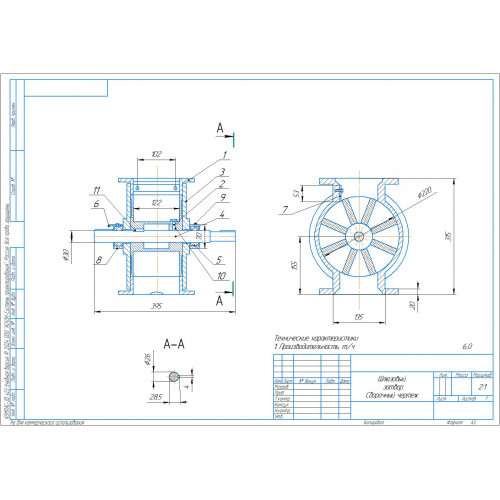

3.3 Расчет шлюзового питателя

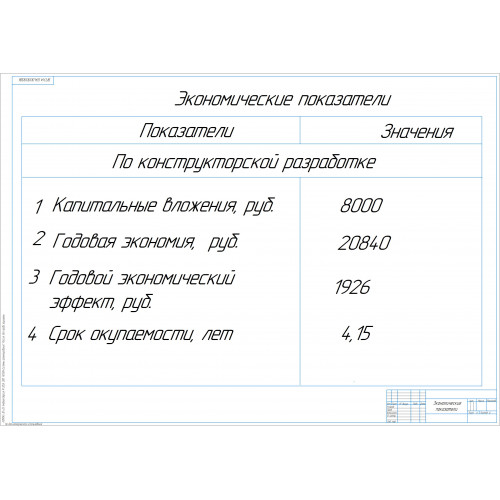

4 Технико-экономические показатели

4.1 Технико-экономические показатели конструкторской разработки

5 Безопасность жизнедеятельности при эксплуатации цеха

5.1 Актуальность вопросов безопасности жизнедеятельности

5.2 Обеспечение безопасности при работе в механизированном складе хранения зерна

5.3 Расчет освещения производственного цеха

5.4 Актуальность вопросов экологической безопасности

5.5 Экологическое описание конструкторской разработки

Заключение

Литература

Приложения

Для приема зерна из нории устанавливает бункер на четырех опорах вместимостью 4,0 м³. Для направления зерна из нории к бункеру к нории специальным кронштейном присоединяем отводящий патрубок, а второй конец патрубка вставляем в отверстие верхней крышки бункера.

Для подачи зерна в закрома используем пневмотранспортную установку.

Для подачи зерна будем использовать вентиляторную установку. Требуется определить мощность, необходимую для поднятия зерна на верхний уровень и для доставки в дальний закром с производительностью 10т/ч. Общая длина транспортирования материала L=40000 мм. Высота, на которую необходимо поднять транспортируемый материал, L1=6500 мм. Число колен-переходов с горизонтального участка на вертикальный и наоборот-2.

Отсутствие сложного оборудования, простота эксплуатации и обслуживания не потребуют высококлассных специалистов. Малые затраты электроэнергии, все детали и узлы оборудования стандартны. Обслуживающий персонал состоит из двух человек, а вместимость склада 800 тонн. Все это уменьшает себестоимость хранения семенного зерна.

Для построения склада прдовольственного зерна, изготовления требующего оборудования, дипломный проект содержит все необходимые чертежи, описания и пояснения. Все необходимые параметры и характеристики рассчитаны и представлены в пояснительной записке’ Оборудование, подобрано исходя из технико-экономических расчетов.

В проекте рассмотрены основные способы хранения зерна, оценены их достоинства и недостатки. Приведены расчеты объёма складских помещений, основных технических характеристик. При этом учитывались требования безопасности жизнедеятельности и охраны окружающей среды.
