СОСТАВ РАБОТЫ: пояснительная записка в формате doc на 95 стр. + приложения, 11 чертежей формата А1 выполненных в программе Компас V23 и AutoCAD 2023 (представлены выше).

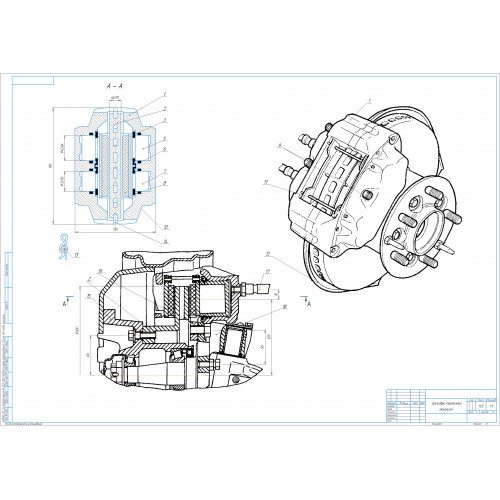

В представленном дипломном проекте разработана конструкция тормозных механизмов передних колес автомобиля категории М1, предложена технология технического обслуживания и ремонта.

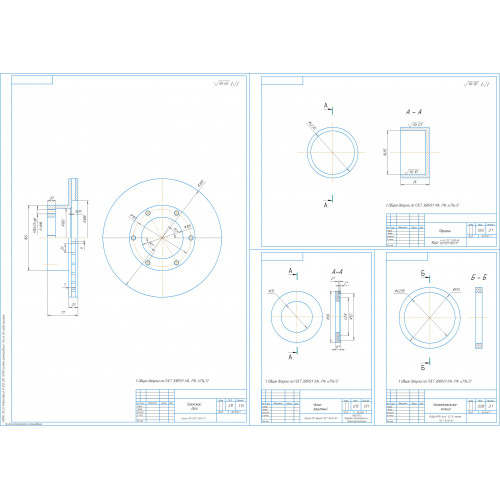

Рассмотрены требования к конструкции тормозных механизмов, тормозная динамика автомобиля, ускорение замедления, время торможения, расчет дискового тормозного механизма.

Представлена операционно-технологическая карта проверки тормозной системы автомобиля ГАЗ-3110.

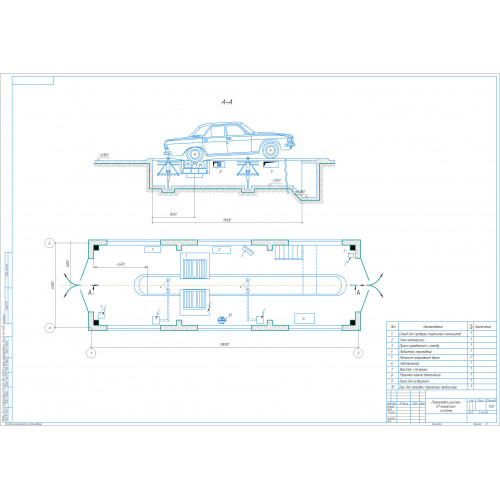

Предложена планировка участка ТО тормозной системы с внедрением специализированного оборудования, которое позволит повысить техническое состояние автомобилей и своевременно выявлять отказы тормозной системы.

Применение спроектированного бака для заправки тормозной жидкостью позволит поднять качественно более высокий уровень проведения ТО автомобилей категории М1. Затраты на изготовление конструкции составляют 16372 руб. При сроке окупаемости в 2,2 года.

Так же в проекте рассмотрены вопросы безопасности жизнедеятельности на участке технического обслуживания тормозной системы.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1 Тормозные свойства автомобиля

1.1 Тормозная динамика автомобиля

1.1.1 Расчет и построение графика разгона

1.1.2 Обгон по полосе встречного движения

1.1.3 Тормозной и остановочный пути

2 Разработка конструкции дискового тормозного механизма

2.1 Характеристика автомобиля

2.2 Требования к тормозным механизмам и их конструкции

2.3 Расчет элементов тормозной системы

2.3.1 Расчет тормозного механизма

2.3.2 Расчет гидравлического привода

3 Технологическая часть

3.1 Технология технического обслуживания тормозной системы

3.1.1 Определение технического состояния тормозной системы

3.1.2 Перечень операций технического обслуживания

3.1.3 Разработка операционно-технологической карты на проведение работ

3.1.4 Неисправности тормозной системы и способы их устранения

3.2 Технологическое оборудование для ТО тормозной системы

3.2.1 Обзор средств диагностики ТО и ремонта тормозных систем

3.2.2 Подбор оборудования для ТО и ремонта тормозных систем

3.2.3 Разработка установки для заправки и прокачки тормозной системы

3.2.3.1 Анализ объекта разработки

3.2.3.2 Описание устройства и принцип работы объекта разработки

3.2.3.3 Прочностные расчёты

3.3 Планировка участка ТО и ремонта тормозной системы

4 Безопасность жизнедеятельности

4.1 Актуальность проблемы

4.2 Расчет искусственного освещения на участке ТО

4.3 Расчет естественного освещения

4.4 Организационно-технические мероприятия

4.5 Разработка инструкции по охране труда для работников участка

ТО и ремонта тормозной системы

5 Технико-экономические показатели проекта

5.1 Абсолютные технико-экономические показатели проекта

5.2 Относительные технико-экономические показатели проекта

5.3 Технико-экономическое обоснование конструкторской разработки

Заключение

Литература

Приложения
