СОСТАВ РАБОТЫ:

пояснительная записка в формате docх на 20 стр,

патентная справка,

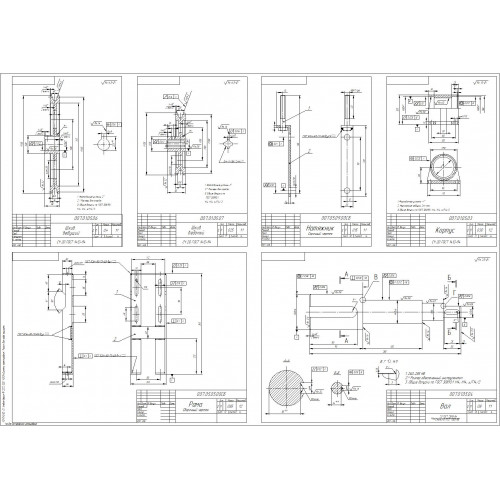

4 чертежа формата А1 выполненных в программе Компас V19 и AutoCAD 2018 (представлены выше),

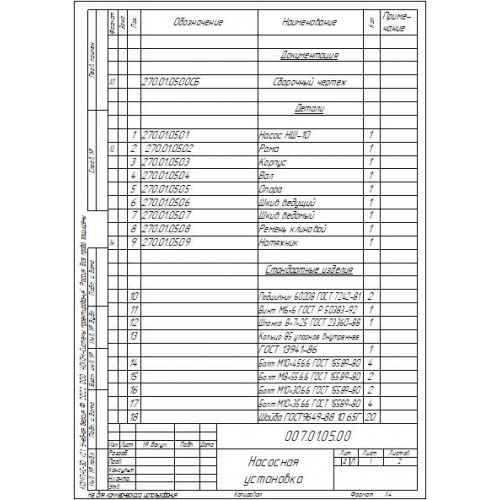

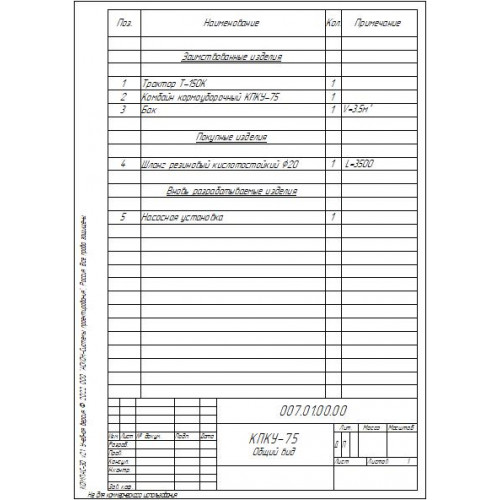

спецификации.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

3 Конструкторская разработка

3.1 Обоснование конструкторской разработки

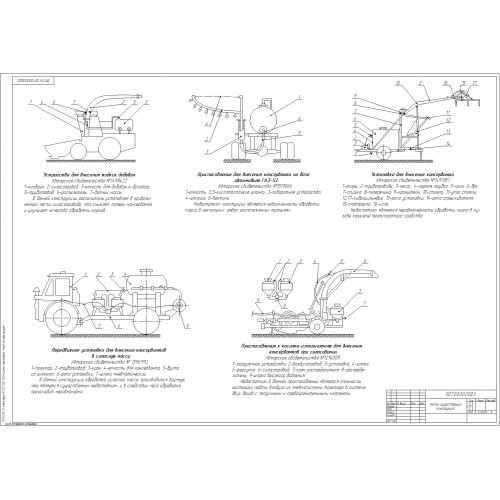

3.2 Анализ существующих конструктивных разработок

3.2.1 Устройство для внесения жидких добавок в убираемую комбайном силосную массу

3.2.2 Приспособление для внесения консервантов на базе автомобиля ГАЗ-53

3.2.3 Устройство для внесения консервантов

3.2.4 Передвижная установка для внесения консерванта с силосную массу

3.2.5 Приспособление к косилке-измельчителю для внесения консервантов при силосовании

3.3 Описание работы конструкции

3.4 Техническое обслуживание разработки

3.5 Прочностные и проверочные расчеты

3.5.1 Расчет ременной передачи

3.5.2 Прочностной расчет вала

3.5.3 Расчет шпоночного соединения

3.5.4 Расчет подшипников качения

Литература

Насосная установка предназначена для внесения жидких добавок в убираемую прицепным кормоуборочным комбайном зеленую массу. Предлагаемая установка малогабаритна, по удельной мощности и производительности соответствует объёму работ, производящихся при уборке кормов, отличается высокой надёжностью и долговечностью, она позволяет исключить из технологического процесса отдельную операцию по внесению.

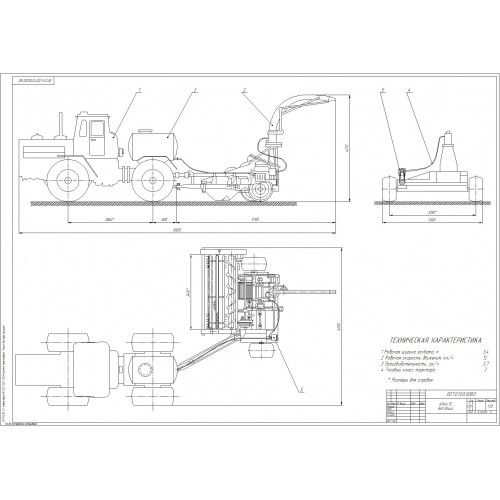

Приспособление для внесения жидких добавок состоит из следующих основных элементов: бак для консерванта емкостью 3,5м³, расположенный на задней полураме трактора; насосной установки, в которой в роли рабочей машины использован шестеренчатый насос НШ-10; гибких кислотостойких шлангов; форсунки; системы кранов.

Скашиваемая комбайном масса подается в измельчитель и далее в силосопровод. Консервант из емкости, расположенной на задней полураме трактора, за счет разницы уровней под действием столба жидкости, стекает к насосу НШ-10. Насос поднимает раствор и через систему трубопроводов, он поступает к распылителю. Для регулирования нормы подачи консерванта установлены два вентиля. Один из них подает раствор к силосопроводу через распылитель, а второй работает на возврате излишнего раствора в емкость. Силосная масса, проходя через распылитель, захватывает жидкий консервант (одновременно создавая подсос консерванта в силосопровод), смачивается и, проходя закругленную часть силосопровода под действием центробежных сил, прижимается к силосопроводу, впитывая жидкость и продавливая его на толщину потока силосной массы 80-100мм. Тем самым одновременно обрабатывается силосная масса за время впрыска консерванта и выхода массы из силосопровода в транспортное средство.

Сфера применения разработки

Разработка (насосная установка для внесения жидких добавок) предназначена, как для больших, так и для малых хозяйств. С помощью установки при работе комбайна выполняется две операции, экономятся материальные, трудовые и энергетические ресурсы.

Предлагаемую разработку выгодно отличают от разработок конкурентов следующие характеристики:

- небольшие габариты;

- малая металлоемкость;

- мощность, соответствующая объёму работ;

- высокая надёжность;

- относительно низкая цена.
