СОСТАВ РАБОТЫ: пояснительная записка в формате doc + приложения, 5 чертежей формата А1 выполненных в программе Компас V23 и AutoCAD 2023 (представлены выше).

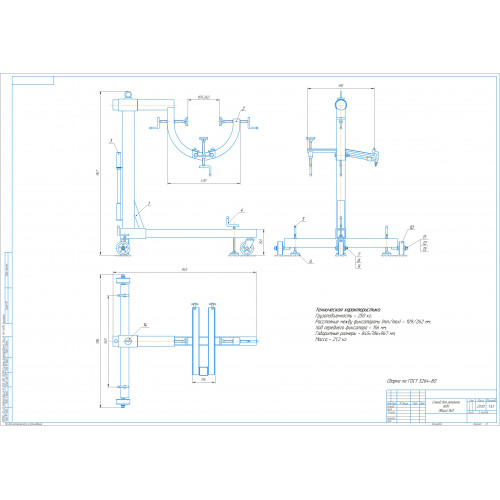

В качестве конструкторской разработки предлагается стенд для ремонта ручных и автоматических коробок передач. Данный раздел содержит все необходимые прочностные и экономические расчёты, обосновывающие его возможность внедрения в производство со сроком окупаемости 1,3 года.

Также в дипломном проекте освещены вопросы, связанные с проблемами охраны труда и экологической безопасностью предприятия.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Бизнес-справка

Введение

3 Организация работ на СТО

3.1 Организация технологического процесса

3.1.1 Участок приемки-выдачи автомобилей

3.1.2 Участок уборочно-моечных работ

3.1.3 Участок диагностирования

3.1.4 Участок смазочно-заправочных работ

3.1.5 Посты ТО и ТР

3.1.6 Агрегатно-механический участок

3.1.7 Аккумуляторный участок

3.1.8 Электротехнический участок

3.1.9 Участок топливной аппаратуры

3.1.10 Кузовной участок

3.1.11 Шиномонтажный участок

3.1.12 Окрасочный участок

3.1.13 Обойный участок

3.2 Организация управления производством и контроль качества выполняемых работ

3.3 Документооборот на СТО

4 Конструкторская разработка

4.1 Анализ существующих конструкций

4.2 Общее устройство и техническая характеристика стенда

4.3 Прочностной расчет элементов стенда

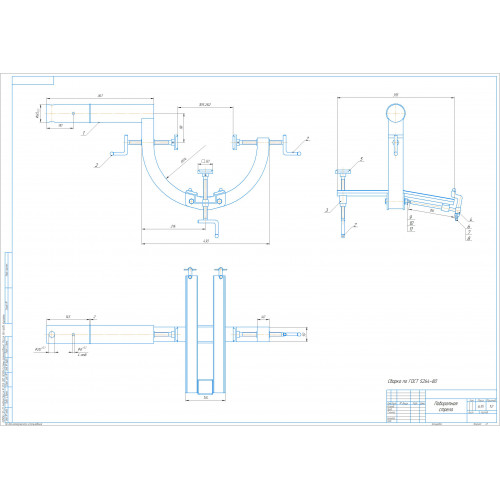

4.3.1 Расчет поворотной стрелы на прочность

4.3.2 Расчет рамы на прочность

4.3.3 Расчет опоры стенда на прочность

4.3.4 Расчет оси заднего колеса на прочность

4.4 Технико-экономическая оценка конструкторской разработки

7 Технико-экономическая оценка проектируемой СТО

Заключение

Литература

Приложения

Бизнес-справка

1 Цель проекта

Технологическое проектирование комплексной станции технического обслуживания легковых автомобилей в городе Яранске Кировской области.

2 Краткое описание предлагаемой рынку конструкции

Целью конструкторской разработки является создание устройства, позволяющего снизить трудоёмкость выполнения технологических операций при проведении ремонтов ручных и автоматических коробок переменных передач.

Предлагаемый стенд прост в изготовлении и обслуживании.

Грузоподъемность стенда 250 кг.

3 Сфера применения разработки

Данный стенд может найти широкое применение, как на станциях технического обслуживания, так и на автотранспортных предприятиях, имеющих в наличии автопарк легковых автомобилей и располагающих необходимой базой для проведения технического обслуживания и ремонта подвижного состава.

4 Отличие предложенных решений от  имеющихся у конкурентов

Предлагаемая установка отличается от подобных простотой  изготовления (90% - стандартный стальной прокат), обслуживания и удобством  в эксплуатации.

5 Оценка возможности реализации

Основными потребителями предлагаемой продукции являются станции технического обслуживания и индивидуальные частные предприниматели, занимающиеся оказанием платных услуг владельцам индивидуальных автотранспортных средств по ремонту коробок передач автомобилей. Её привлекательность состоит в том, что она позволяет значительно сэкономить место в производственном помещении, за счёт чего улучшаются условия перемещения рабочих и оборудования при выполнении работ по текущему ремонту автомобилей и прибыль предприятия.

6 Маркетинговая стратегия

Маркетинговая стратегия заключается в предложении данного стенда по доступной цене и рекламе через средства массовой информации. Данный стенд будет пользоваться спросом в виду небольшой стоимости и простоты обслуживания.

7 Потребность в капиталовложениях

Затраты на изготовление и сборку предлагаемой конструкции составят 4636,83 рублей.

8 Обоснование экономической эффективности использования разработки

Годовая экономия от внедрения конструкции составляет 3627,09 рублей.

Срок окупаемости данного стенда не превысит 1 года 4 месяцев.
