СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + приложения, 10 чертежей формата А1 выполненных в программе Компас V14 и AutoCAD 2010 (представлены выше).

В данном дипломном проекте рассмотрены вопросы механизации измельчения и раздачи рулонируемых грубых кормов на комплексе крупного рогатого скота КФХ Восход. Целью проекта является разработка мобильного измельчителя-раздатчика рулонируемых грубых кормов по типу ИРК с использованием его в хозяйстве. Применение механизированных процессов измельчения и раздачи кормов мобильным измельчителем-раздатчиком способствует повышению эффективности труда и улучшению качества приготовляемых кормов.

В данном дипломном проекте обоснована схема раздачи рулонируемых грубых кормов, разработан измельчитель-раздатчик грубых кормов, проведены расчеты его основных деталей.

В проекте приведен анализ хозяйственной деятельности КФХ Восход за 5 лет, который позволяет судить о направлении и положении хозяйства в сельскохозяйственной отрасли. Рассмотрена ситуация с производственным травматизмом и предлагается ряд мер по обеспечению безопасной работы с измельчителем-раздатчиком.

Природоохранные мероприятия представленные в проекте, способствуют экологической безопасности производства.

Проведен технико-экономический расчет проекта и конструкторской разработки, показывающие экономическую эффективность разработанного измельчителя-раздатчика.

В заключении сделаны выводы и предложения по дипломному проекту.

1. Цель проекта

Разработка средств приготовления кормов для ферм и комплексов крупнорогатого скота.

2. Краткое описание предлагаемой рынку разработки

Измельчитель-раздатчик предназначен для измельчения рулонированных грубых кормов до необходимого по зоотехническим требованиям размера частиц и раздачи в кормушки животным на фермах крупно рогатого скота.

Измельчитель-раздатчик отличается высокой надежностью, простотой конструкции и малыми затратами труда. По пропускным способностям соответствует объему работ характерному для колхозов и фермерских хозяйств.

В конструкции измельчителя-дозатора возможны доработки и изменения. Предлагаемый вариант не является окончательным.

3. Сфера применения разработки

Разработка предназначена к внедрению в хозяйствах имеющих как малые, так и большие объемы производства.

4. Новизна разработки

Измельчитель-раздатчик позволяет снизить денежные и энергетические затраты и повысить качество измельчения и раздачи грубых кормов.

5. Отличия предложенных решений имеющихся у конкурентов

Конкуренцию составляет измельчитель-раздатчик ИРК, но он не имеет выгрузного транспортера.

6. Оценка возможности реализации разработки

Основными потребителями данного измельчителя-раздатчика могут стать колхозы и фермерские хозяйства. Так как в хозяйствах широко практикуется заготовка рулонированных грубых кормов, то данная разработка крайне необходима для хозяйств. Измельчитель-раздатчик позволяет увеличить поедаемость и усвояемость грубых кормов, а значит, позволит более эффективно использовать корма.

7. Маркетинговая стратегия

Предлагаемая разработка выгодно отличается от конкурентов следующими характеристиками: высокая надежность, мощность, соответствующая объему работ как малых, так и крупных хозяйств, простота конструкции, относительно низкая цена, возможность самостоятельного демонтажа и дальнейшего обслуживания.

8. Потребность в капитальных вложениях

Капитальные вложения в проекте связаны с изготовлением опытного образца. Они составляют 918750 руб.

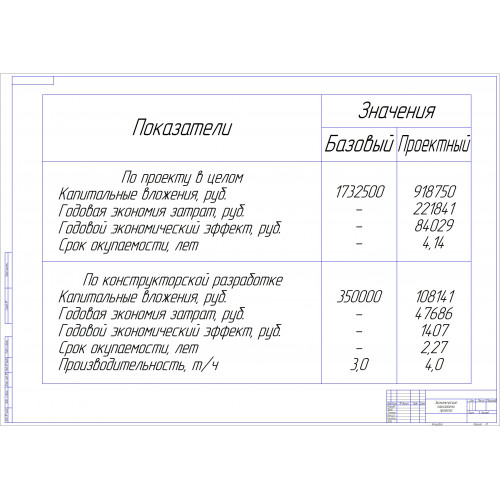

9. Обоснование экономической эффективности использования разработки

Годовая экономия эксплуатационных затрат от использования предлагаемого измельчителя по сравнению прототипом составляет 47686 руб. Срок окупаемости капитальных вложений 2,27 года.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1 Обоснование темы проекта

2 Анализ производственно-финансовой деятельности хозяйства

2.1 Общие сведения

2.2 Анализ производственной деятельности

2.2.1 Анализ отрасли растениеводства

2.2.2 Анализ отрасли животноводств

2.2.3 Состав машинно-тракторного парка

2.2.4 Трудовые ресурсы хозяйства

2.2.5 Финансовые показатели деятельности КФХ «Восход»

3 Кормовые рационы

3.1 Технологический расчет и выбор оборудования

3.1.1 Расчет максимальной потребности при раздаче грубых кормов

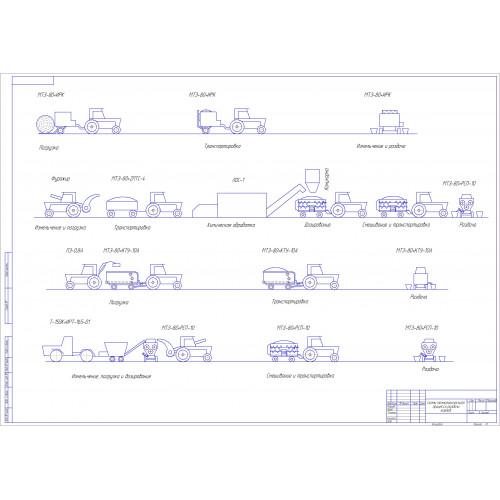

3.1.2 Выбор технологической схемы раздачи грубых кормов

3.1.3 Выбор оборудования

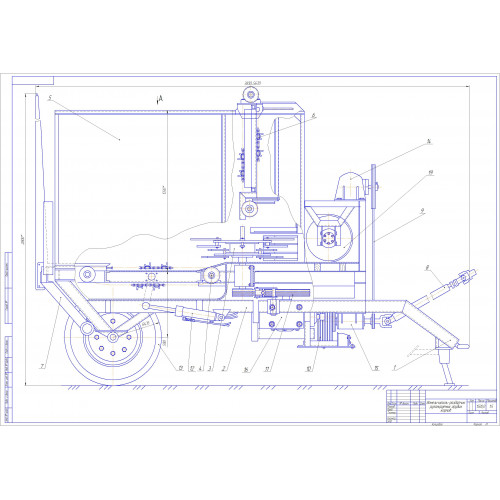

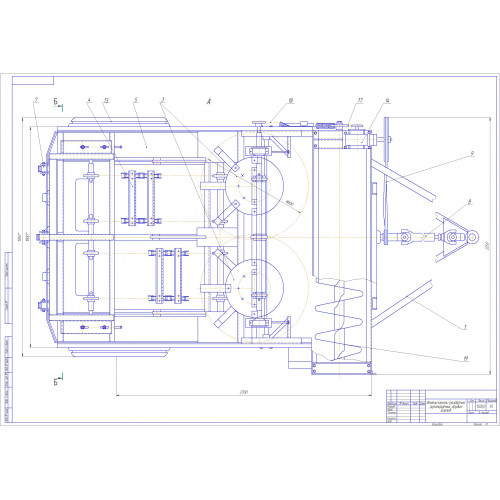

4 Конструктивная разработка раздатчика-измельчителя рулонов грубых кормов

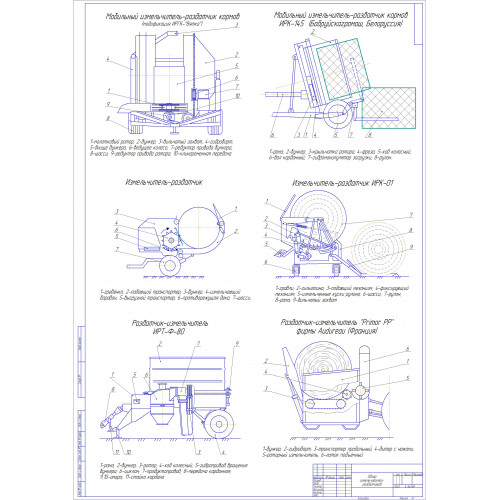

4.1 Обзор научно-технической литературы по машинам для измельчения рулонированных грубых кормов

4.2 Кинематический расчет измельчителя-раздатчика

4.3 Энергетический расчет измельчителя-раздатчика

4.4 Расчет вала транспортера

4.4.1 Расчет вала на прочность

4.4.2 Расчет вала на жесткость

4.4.3 Выбор подшипников

4.4.4 Проверочный расчет шпоночного соединения

4.5 Расчет клиноременного ремня на прочность

4.6 Расчет клиноременной передачи на привод ротора

5 Объём работ по техническому обслуживанию

5.1 Основные положения

5.2 Принципы и формы организации технического обслуживания

5.3 Материально-техническая база технического обслуживания и ремонтное оборудование животноводческих ферм

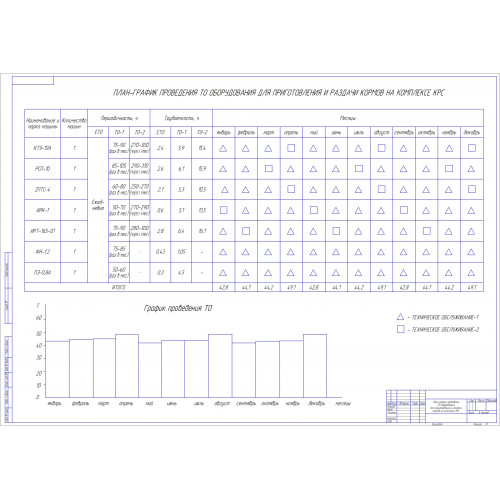

5.4 Планирование технического обслуживания машин и оборудования

5.5 Техническая диагностика

6 Безопасность жизнедеятельности

6.1 Актуальность безопасности жизнедеятельности

6.2 Анализ производственного травматизма в КФХ «Восход»

6.3 Мероприятия по улучшению условий и охраны труда

6.4 Требования безопасности при работе измельчителя-раздатчика

6.5 Расчёт безопасной зоны разворота трактора МТЗ - 80 с измельчителем-раздатчиком

7 Экологическая безопасностью

7.1 Актуальность проблемы.

7.2 Экологическое описание КФХ «Восход» Малмыжского района

7.3 Экологическая оценка измельчителя-раздатчика

8 Технико-экономическое обоснование дипломного проекта

8.1 Технико-экономическая оценка дипломного проекта

8.2 Технико-экономические показатели конструкторской разработки

Заключение

Список используемой литературы

Приложения

Измельчение и раздача грубых кормов на животноводческих фермах остается на сегодняшний день одной из самых сложнейших операций в животноводстве.

Потребность хозяйства в измельченных рулонированных грубых кормах может обеспечить мобильный измельчитель-раздатчик, разработанный в данном дипломном проекте.

Применение данного измельчителя-раздатчика в хозяйстве позволит снизить себестоимость приготовления кормов, а также затраты труда на измельчение 1 тонны грубых кормов.

Разработанный в дипломном проекте мобильный измельчитель-раздатчик позволяет повысить качество получаемого корма, так как при использовании его грубые корма измельчаются согласно зоотехническим требованиям – 30…70 мм, что позволяет увеличить поедаемость корма в 1,50…2,0 раза.

Внедрение измельчителя-раздатчика позволит снизить прямые затраты на измельчение и раздачу 1 тонны корма на 151,79 рубля, годовой экономический эффект составит 84029 рубля. Срок окупаемости дополнительных капиталовложений на внедрение новой машины составит 2,27 года.
