СОСТАВ РАБОТЫ:

- пояснительная записка в формате doc на 95стр,

-5 чертежей выполненных в программе Компас V19 и AutoCAD 2018 (представлены выше),

- спецификация.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Аннотация

Введение

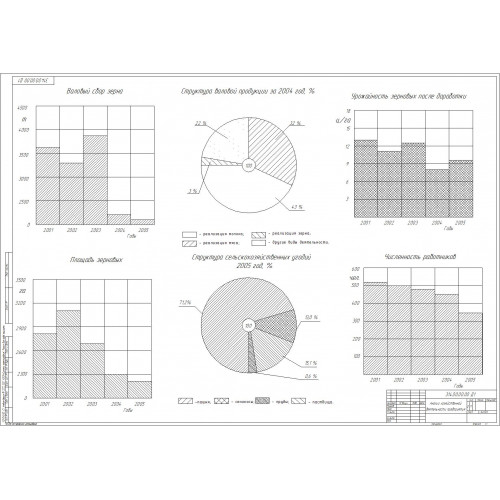

1. Краткая характеристика Северо-Восточного региона европейской части России и производственно-техническая характеристика хозяйства

1. 1. Производственно-техническая характеристика Северо-Восточного региона европейской части России

1.2. Производственно-техническая характеристика колхоза «Заветы Ленина»

1.2.1. История становления и географическое положение хозяйства

1.2.2. Почвенно-климатические условия хозяйства

1.2.3. Производственное направление хозяйства

1.2.4. Организационная структура хозяйства

1.2.5. Характеристика машинно-тракторного парка

1.2.6. Характеристика организации и технологии технического обслуживания, ремонта и хранения машинно-тракторного парка

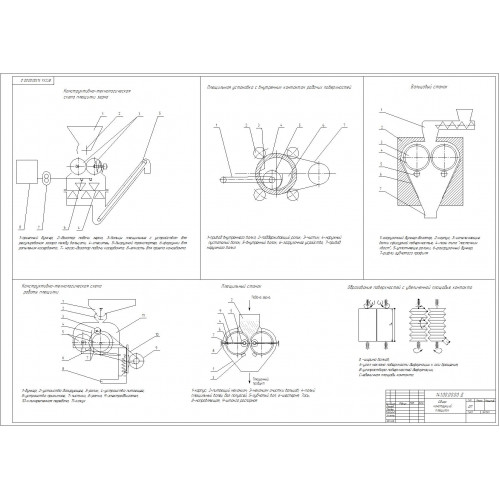

2. Анализ технологий и машин для заготовки концентрированных кормов

3. Расчетно-технологическая часть

3.1 Расчет технологической карты на возделывание ячменя

3.2 Расчет потребности хозяйства в зерне фуражного назначения

3.3 Расчет производительности агрегата

3.4 Расчет операционно-технологической карты на уборку ячменя

4. Конструкторская разработка

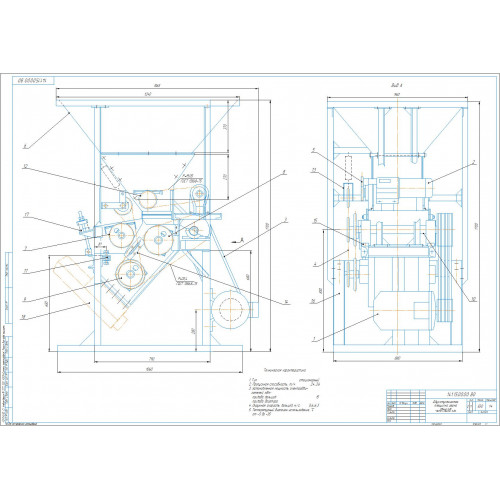

4.1 Расчет и выбор основных конструктивных параметров плющильного агрегата

4.2 Расчет выгрузного шнека

4.3 Расчет выгрузной нории

4.4 Расчет клиноременной передачи привода шнека

4.5 Расчет подшипников шнека

4.6 Расчет шпоночного соединения

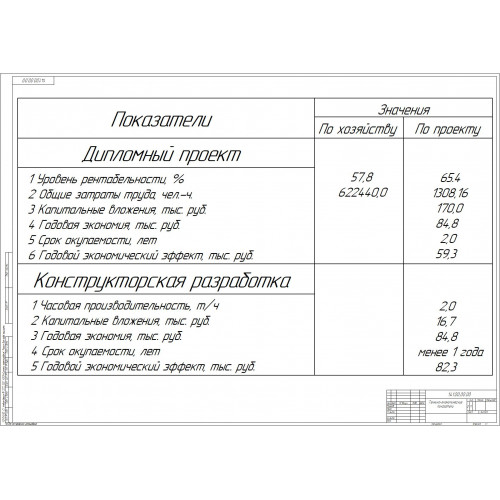

5. Технико-экономические показатели проекта и конструкторской разработки

5.1 Определение затрат на изготовление или модернизацию машины

5.2 Расчет годовой экономии, срока окупаемости и годового экономического эффекта

6. Безопасность жизнедеятельности

6.1 Актуальность проблемы обеспечения безопасности жизнедеятельности

6.2 Анализ производственного травматизма в колхозе «Заветы Ленина»

6.3 Организационно-технические мероприятия по обеспечению безопасности жизнедеятельности

6.4 Организация безопасности работ на агрегате

6.5 Расчет пожарного водоема

7. Охрана окружающей среды

Выводы

Список литературы

Приложения

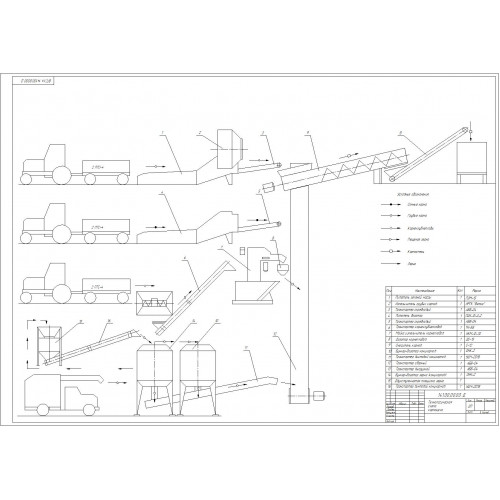

1. Цель дипломного проекта. Разработка технологии заготовки фуражного зерна с использованием плющильного агрегата, с помощью которого производится плющение зерна с одновременным внесением консерванта.

2. Краткое описание предлагаемой рынку разработки. Плющильный агрегат предназначен для плющения зерна с одновременной консервацией.

Предлагаемая машина малогабаритная, передвижная, позволяет заготавливать как влажное, так и сухое зерно, оберегает корм от попадания инородных предметов, работает как от электродвигателя, так и от ВОМ трактора, надежна, экономична и проста в эксплуатации.

            3. Сфера применения разработки. Разработка предназначена к внедрению в сельскохозяйственных предприятиях, ведущая отрасль в которых – животноводство, а также в хозяйствах, специализирующихся на производстве и продаже кормов.

4. Новизна разработки. В качестве прототипа технологии заготовки фуражного зерна плющением с консервацией, предлагаемой в проекте, используется типовая технология, включающая в себя сортировку, сушку, измельчение. Внесенные в технологию изменения позволили использовать разработку в качестве альтернативы типовой технологии, при этом позволив избежать высокозатратную сушку и измельчение перед скармливанием.

5. Отличие предложенных решений от имеющихся у конкурентов. Конкуренцию предлагаемой разработке представляет типовая технология заготовки фуражного зерна. Разработанная в дипломном проекте технология имеет ряд преимуществ. Она позволяет избежать расходов на высокозатратную сушку, уборку и хранение влажного зерна, в меньшей степени зависит от климатических условий. Также при расплющивании не образуется пыли, и уборку можно начинать на 2-3 недели раньше обычного.

Разработанный плющильный агрегат также имеет ряд преимуществ перед аналогами. Этот агрегат мобилен, относительно небольших размеров, производителен, имеет небольшую стоимость по сравнению с зарубежными аналогами.

6. Оценка возможности реализации разработки. Основными потребителями плющильного агрегата являются сельскохозяйственные предприятия с программой производства концентрированных кормов не менее 300 тонн.

В качестве стационарной машины он может использоваться в предприятиях и с меньшей производительностью. В области насчитывается около 600 сельскохозяйственных предприятий, большинство из которых имеет зерноочистительно-сушильные комплексы, оборудование которых износилось морально и физически.

Серийное производство плющильного агрегата можно организовать на базе машиностроительных и ремонтных заводов области.

7. Маркетинговая стратегия. Предлагаемую разработку выгодно отличают от машин конкурентов следующие показатели: высокая производительность, мощность, соответствующая объему работ, высокая надежность, отсутствие выброса запыленного воздуха в атмосферу, низкая стоимость.

Маркетинговая стратегия заключается в предложении машины по доступной цене, на лизинговой основе и рекламе через районные агропромышленные общества.

8. Потребность в капитальных вложениях. Капитальные вложения в проекте связаны с изготовлением опытного образца. Они составляют 138609,15 рублей.

9. Обоснование эффективности использования разработки. Годовой экономический эффект от использования предлагаемого плющильного агрегата составляет 73335,50 рублей. Срок окупаемости 0,55 года.
