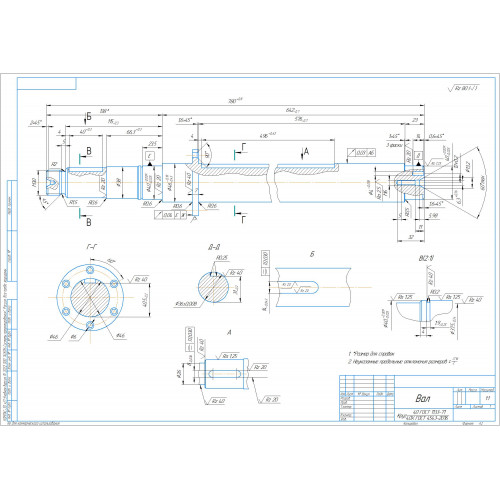

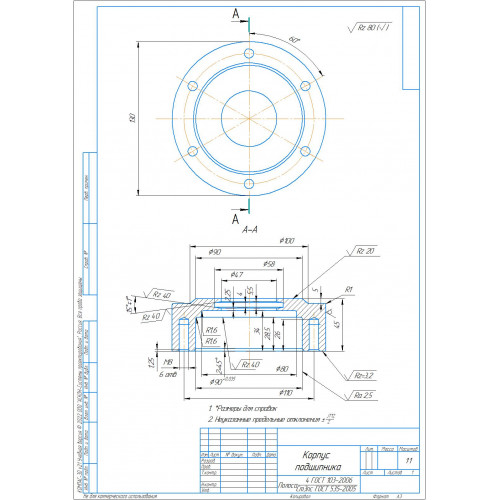

СОСТАВ РАБОТЫ: пояснительная записка в формате doc. + приложения, 3 чертежа формата А1 выполненных в программе Компас V21 и AutoCAD 2010 (представлены выше).

Введение отражает необходимость подготовки корнеклубнеплодов в кормоцехах животноводческих и фермерских комплексов.

В конструкторской разработке представлено устройство измельчителя-дозатора корнеклубнеплодов. Произведены энергетический и прочностные расчеты измельчителя-дозатора. Представлен так же обзор наиболее близких по техническим решениям измельчителей-дозаторов.

Так же содержит расчет технико-экономических показателей технологической линии и конструкторской разработки.

СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ:

СОДЕРЖАНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ:

Введение

1 Состояние вопроса, анализ и задачи ВКР

1.1 Обзор научно-технической литературы по технологии процесса

1.2 Обзор технологий

1.3 Обзор существующих измельчителей корнеклубнеплодов

1.3 Цели и задачи исследования

3 Конструкторская разработка

3.1 Расчёт измельчителя

3.2 Расчёт цепной передачи

3.3 Расчёт ремённой передачи

3.4 Расчёт шпоночного соединения

5 Технико-экономические показатели

5.1 Технико-экономические показатели конструкторской разработки

Заключение

Список литературы

Приложения

На основе обзора НТИ нами принято решение взять за аналог измельчитель ИДК-5 и выполнить проверочные расчеты узлов и агрегатов. В данном проекте разработан измельчите ль-дозатор корнеклубнеплодов.

Измельчитель-дозатор корнеклубнеплодов предназначен для измельчения кормов и их дозированной подачи на линию смешивания в кормоцехе для крупно рогатого скота.

Основными узлами и рабочими органами являются рама 1, приемный бункер 4,измильчающий барабан с ножами виде дисков от БДТ-7 электродвигатель 5 с червячный редуктором 6 и сменные звездочки 2 для изменения оборотов ротора. Дозирование измельченного материала происходит путем изменения производительности машины перестановкой сменных звездочек на валах привода измельчителя 3, машина имеет три ступени дозирования. Привод измельчителя осуществляется от электродвигателя через ременную передачу, червячный редуктор и цепную передачу.

Работа измельчителя-дозатора протекает следующим образом. Очищенные корнеклубнеплоды поступают в приемный бункер 4 и ножами, установленными на валу, отрезаются у противорежущей пластины на кусочки. Срезанные частицы попадают на транспортер и дальше по технологии пригатовления.

Существующие технологии приготовления кормовых смесей позволяют повысить усвояемость кормов животными за счет различных методов их обработки. Наибольшее распространение получил механический способ, основная роль которого заключается в измельчении ингредиентов кормосмеси с одновременным или последующим их перемешиванием. Такой способ находит широкое применение в технологических линиях кормоцехов комплексов КРС.3.

Разработана конструкторская разработка – измельчитель, который позволит сэкономить 25% электрической энергии для создания необходимой консистенции продукта.

Годовой экономический эффект составит Эг=80336,03 руб. Стоимость изготовления составляет См=104711,74 руб., а срок окупаемости дополнительных капиталовложений на внедрение конструкторской разработки составит Т=1,78 года.
